Typ laseru / vlnová dĺžka: Nd:YAG, 1064 nm

Stredný výkon: 300 W

Špičkový výkon impulzu: 9 kW

Energia impulzu: 90 J

Trvanie impulzu: 0,5 - 20 ms

Frekvencia impulzov: 100 Hz

Prevádzkový režim: impulzný

Zvarový bod: Ø 0,2 - 2,0 mm

Ohnisková vzdialenosť: 150 mm, ďalšie podľa údajového listu optiky

Tvarovanie impulzu: Nastaviteľnosť priebehu výkonu v rámci jedného impulzu

Displej a ovládanie

Displej s fóliovou klávesnicou. Nastavenie laserových parametrov dodatočne pomocou multifunkčného nožného ovládača, možnosť programového riadenia pomocou WINLaserNC-softvéru

Pozorovacia optika

Leica-Ergotubus s okulármi vhodnými pre nositeľov okuliarov. Zväčšenie 10x. Voliteľne 16x

Rozmery pracovnej komory (Š x H x V): 1080 x 850 x 450 mm

Pracovná doska (Š x H): 600 x 475 mm

Hmotnosť dielca: max. 400kg, na stred

Polohovanie dielca: motoricky pomocou joysticku

Rozsah pojazdu (X, Y, Z): 490 x 400 x 350 mm

Vonkajšie rozmery

Š x H x V: 1190 x 1400 x 1500 mm

Hmotnosť: 870 kg

Elektrické pripojenie: 3 x 400 V / 50-60 Hz / 3 x 16 A

Externé chladenie: voliteľné

Odsávanie: integrované

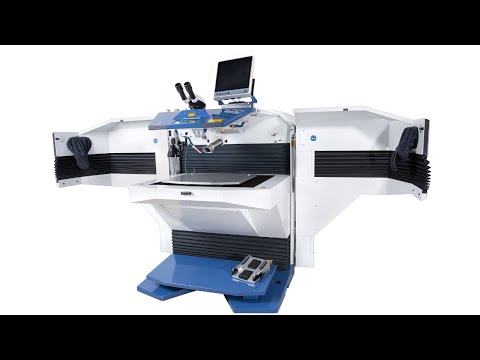

UZAVRETÝ LASEROVÝ ZVÁRACÍ PRÍSTROJ ALW

Systém ALW predstavuje pohodlné, ergonomické a kompaktné sediace pracovisko, ktoré ponúka dostatok priestoru pre nohy a dá sa prostredníctvom výškovo prestaviteľnej základovej dosky prispôsobiť výške pracovníka. Pozorovacia optika ponúka variabilné uhly pohľadu v rozsahu 10°-50° a umožňuje tak pohodlnú prácu. Uzavretá, voči úniku laserového žiarenia zabezpečená pracovná komora robí zo systému ALW bezpečné pracovisko, ktoré môže byť umiestnené do bežného výrobného prostredia bez potreby ďalších bezpečnostných opatrení.

JEDNODUCHÁ OBSLUHA

Laserový systém má jednoduché ovládanie. Dodatočne k ovládaniu pomocou displeja možno parametre laseru nastaviť aj prostredníctvom patentovaného multifunkčného nožného ovládača alebo počas zvárania optimálne prispôsobiť.

Veľké dvere systému ALW sa dajú doširoka otvoriť. To zaručuje jednoduché vkladanie a vyberanie dielcov.

PRESNÝ POSUVNÝ SYSTÉM

Veľká a stabilná pracovná doska umožňuje umiestnenie dielcov s hmotnosťou až do 350 / 400 kg a podporuje ich presné polohovanie.

Joystick pre posuv v smere osí X, Y, Z a R reaguje veľmi precízne. Všetky osi reagujú priamo na pohyb joysticku.

Posuv je riadený manuálne pomocou joysticku, poloautomaticky alebo v automatickom režime (ALW 200/300) naprogramovanom pomocou WINLaserNC-softvéru.

Systém ALW 200/300 umožňuje programovo riadenú sériovú výrobu a zváranie aj ťažko zvariteľných materiálov ako je hliník, vzácne kovy, titán alebo citlivé zliatiny. Možno s ním navárať drôty s priemerom od 0,2 do 0,8 mm. Je kompatibilný s automatickým prívodom zváracieho drôtu (LAFet).

V obsahu dodávky systému ALW 200/300 sa nachádza aj ergotubus, ktorý umožňuje ergonomické nastavenie mikroskopu. S týmto systémom pracujete v impulznom režime s frekvenciou až do 100 Hz.

Výhody v skratke:

• Robustný kryt, ideálny pre automatizované, naprogramované laserové zváranie
• Ergonomické sediace pracovisko pre neunavujúcu prácu
• Uzatvorený laserový systém, bezpečne použiteľný v každom pracovnom prostredí
• Mimoriadne precízne a citlivo reagujúci joystick pre optimálne výsledky
• Všetko v jednom – stôl, laser, odsávanie, bezpečnosť
• Veľký vnútorný pracovný priestor a doširoka otvárateľné dvere
• Jednoduché ovládanie
