Typ laseru/vlnová dĺžka:  Nd:YAG, 1064 nm

Stredný výkon: 120 W

Špičkový výkon impulzu: 9 kW

Energia impulzu: 75 J

Trvanie impulzu: 0,5 - 20 ms

Frekvencia impulzov: 50 Hz

Prevádzkový režim: impulzný

Zvarový bod: Ø 0,2 - 2,0 mm. S funkciou jemného zvárania (voliteľné) < 100 μm

Ohnisková vzdialenosť: 150 mm, ďalšie podľa údajového listu optiky

Tvarovanie impulzu: Nastaviteľnosť priebehu výkonu v rámci jedného impulzu (6 druhov impulzu)

Displej a ovládanie

Dotykový displej. Nastavenie laserových parametrov dodatočne pomocou multifunkčného nožného ovládača (voliteľné)

Pozorovacia optika

Leica-binokular s okulármi vhodnými pre nositeľov okuliarov. Zväčšenie 10x. Voliteľne 16x

Rozmery pracovnej komory (Š x H x V): 580 x 420 x 530 mm

Pracovná doska (Š x H): 455 × 315 mm

Hmotnosť dielca: max. 50kg, na stred

Polohovanie dielca: motoricky pomocou joysticku

Rozsah pojazdu (X, Y, Z): 110 × 90 × 280 mm

Rýchlosť pojazdu: 0 - 25 mm/s

Vonkajšie rozmery

Š x H x V: 650 × 1160 × 1590 mm

Hmotnosť: 260 kg

Elektrické pripojenie: 200-240 V / 50-60 Hz / 16 A

Odsávanie: integrované

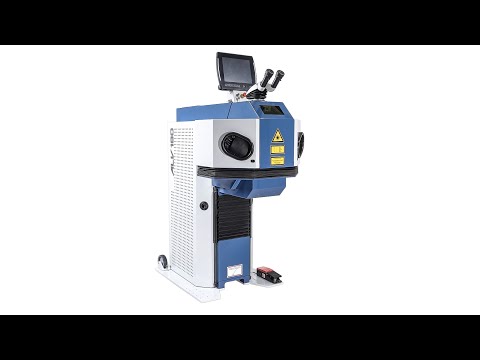

ALV – kompaktný zvárací laser pre malé dielce

ALV je mimoriadne kompaktný laserový zvárací systém, ktorý sa zmestí aj do menšej dielne. A aj napriek svojim menším rozmerom obsahuje všetko: laser, posuvný systém, odsávanie, bezpečnosť.

Uzavretá, voči úniku laserového žiarenia zabezpečená pracovná komora umožňuje použitie v normálnom pracovnom prostredí bez potreby ďalších bezpečnostných opatrení.

Laserový zvárací prístroj ponúka dlhú pojazdnú dráhu nastavenia výšky a doširoka otvárateľné dvere, takže s ním môže zvárať aj väčšie dielce. Nosnosť pracovného stola je do 50kg. Voliteľne je k dispozícii otočná os pre pohodlné zváranie rotačných súčiastok.

Jednoduchou úpravou sa dá tento uzavretý systém premeniť na otvorený, čo umožňuje zvárať aj väčšie alebo dlhšie dielce.

Na ergonómiu sme pri vývoji kládli mimoriadne veľký dôraz. Systém umožňuje koncentrovanú prácu počas mnoho hodín, nakoľko ergonomicky optimalizovaný kryt umožňuje uvoľnené držanie rúk a šije ako aj dostatočný priestor na nohy pre pohodlné sedenie.

Zváranie malých dielcov, malých sérií, mikrozváranie, výroba chirurgických nástrojov, oprava odliatkov – to je zopár príkladov oblastí použitia.

Voliteľné riadenie pomocou WINLaserNC-softvéru umožňuje dodatočné automatizované zváranie.

Podľa voľby je systém ALV vybavený laserovým zdrojom Nd:YAG alebo vláknovým zdrojom. K dispozícii sú pritom laserové výkony od 120 – 300 W.

Výhody v skratke:

• Uzavretý systém, z ktorého možno jednoducho a rýchlo spraviť otvorený systém
• Mimoriadne presne a citlivo reagujúci joystick
• Všetko v jednom (stôl, laser, odsávanie, bezpečnosť)
• Jednoduché ovládanie pomocou intuitívneho dotykového displeja
• Ergonomický dizajn, vďaka optimalizovanému krytu

Posuv pracovného stola možno ovládať:

• manuálne pomocou joysticku,
• poloautomaticky
• automaticky pomocou WINLaserNC-softvéru (voliteľné)

Nastavenie laseru a pohyblivého systému sa vykonáva pohodlne a intuitívne na dotykovom displeji.
