Typ laseru / vlnová dĺžka: diódový laser, 900 - 1070 nm

Pilotný laser: červený 630 - 680 nm (≤ 5 mW), zelený 532 nm (5mW)

Výkon: 3.000 W (CW)

Ohnisková vzdialenosť: f = 250 mm

Prívod ochranného plynu: obsiahnutý

Chladenie laseru: externé chladenie vodou a vzduchom

Displej a ovládanie:

Display 1 na mobilnej časti
Display 2 na stanici s 8 m káblom

Rýchlosť posuvu (X, Y, Z): Ohniskový bod 0 - 10 mm/s cez povrch dielca

Rozsah posuvu (X, Y, Z): 3000 × 1000 × 1900 mm v tvare guľového polopriestoru

Najnižší pracovný bod: 0 mm

Najvyšší pracovný bod: 1900 mm

Rádius 3D pracovnej oblasti: cca. 2 m (z miesta)

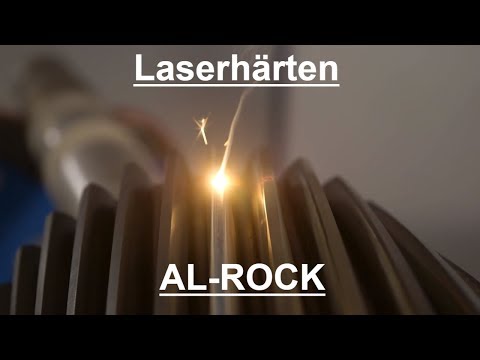

MOBILNÉ A FLEXIBILNÉ LASEROVÉ KALENIE A PRÁŠKOVÉ NAVÁRANIE

AL-ROCK je prvý mobilný robot pre cielené laserové kalenie a práškové naváranie kovových povrchov.

Dielec nemusí byť pred kalením nutne rozobraný, pretože s laserom možno prísť priamo k nemu. Ďaleko dosiahnuteľné robotické rameno bez problémov dosiahne aj ťažko prístupné plochy. Jedinou podmienkou je len voľný prístup laserového lúča na plochu, ktorá sa má kaliť.

Plocha, ktorá sa má kaliť sa dá pomocou softvéru so skenerom jednoducho naprogramovať: vybrať oblasť, ktorú chcete skenovať. Robot potom automaticky presúva skener cez vyznačenú plochu viacerými dráhami. Výsledkom je 3D model v reálnom čase. Potom sa nastavia ešte potrebné parametre a program možno virtuálne nasimulovať. Vyprodukovaný a potvrdený program sa automaticky pošle robotovi. Laserový lúč precízne nasleduje voľnými 3D pohybmi kontúry dielca. Uzatváracie hrany, nopky, dezénové štruktúry alebo jednotlivé body je možné jednoducho zakaliť.

Okolo ležiace oblasti nie sú vôbec alebo len zanedbateľne tepelne zaťažené. Prúdením tepla do dielca dochádza k prirodzenému ochladzovaniu. Pre kontrolu kvality je celý proces kalenia zdokumentovaný, takže je zaručená bezpečnosť a reprodukovateľnosť procesu.

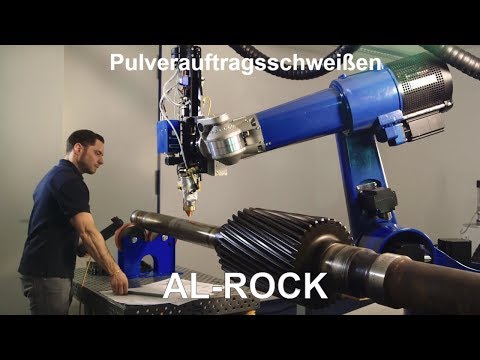

Pomocou AL-ROCK je možné vykonávať aj robotizované práškové a drôtové naváranie (s prídavnými modulmi).

Výhody v skratke

Nie je potrebný transport dielcov (napr. lisovacích nástrojov)

Vyhnete sa prípadnému poškodeniu dielcov počas prepravy

Vysoká úspora času

Nie sú potrebné žiadne chladiace médiá vďaka prirodzenému ochladeniu dielca

Kalenie s minimálnymi tvarovými zmenami vďaka bodovému a rýchlemu prívodu tepla

Možnosť okamžitej kontroly výsledku priamo na mieste
